Relay Lens主要用途：

•减小模组的测试空间。

•模拟物距，可至无限远。



远景模拟镜：
长焦镜头远距离模拟用

型号	直径 D	边厚 L	焦距 F	单位
YXRL285	68	9.7	285	mm
YXRL501	83	14	500	mm
YXRL600	104	20.3	600	mm
YXRL700	131	31.2	700	mm
YXRL750	154	35.8	750	mm
YXRL1200	154	32	1200	mm
YXRL1500	154	35.9	1500	mm
1、主面可参照在L中心计算入瞳。 2、镜片口径请预留10mm以上使用。





近景模拟镜：
广角镜头20米以内距离模拟用

型号	D_STOP （mm）	MAX FOV(°)	备注
YXRL06120	6	120	适用手机前摄像头
YXRL17108	19	108	21M手机镜头
YXRL17130	17	130	21M手机镜头
YXRL1788	17.5	88	21M手机镜头
YXRL2188	21	90	21M手机镜头
YXRL2877	28	77	13M手机镜头
YXRL4045	40	45	适用车载长焦镜头



Relay Lens的缺点：

•测试结果与实际值会有相应偏差，MTF 偏差一般有5%，畸变一般有3%（针对手机模组）。

•需针对被测镜头做专门的设计，以便提升测试结果的相关性。

注：实验室内精确测试时，不建议使用Relay Lens。

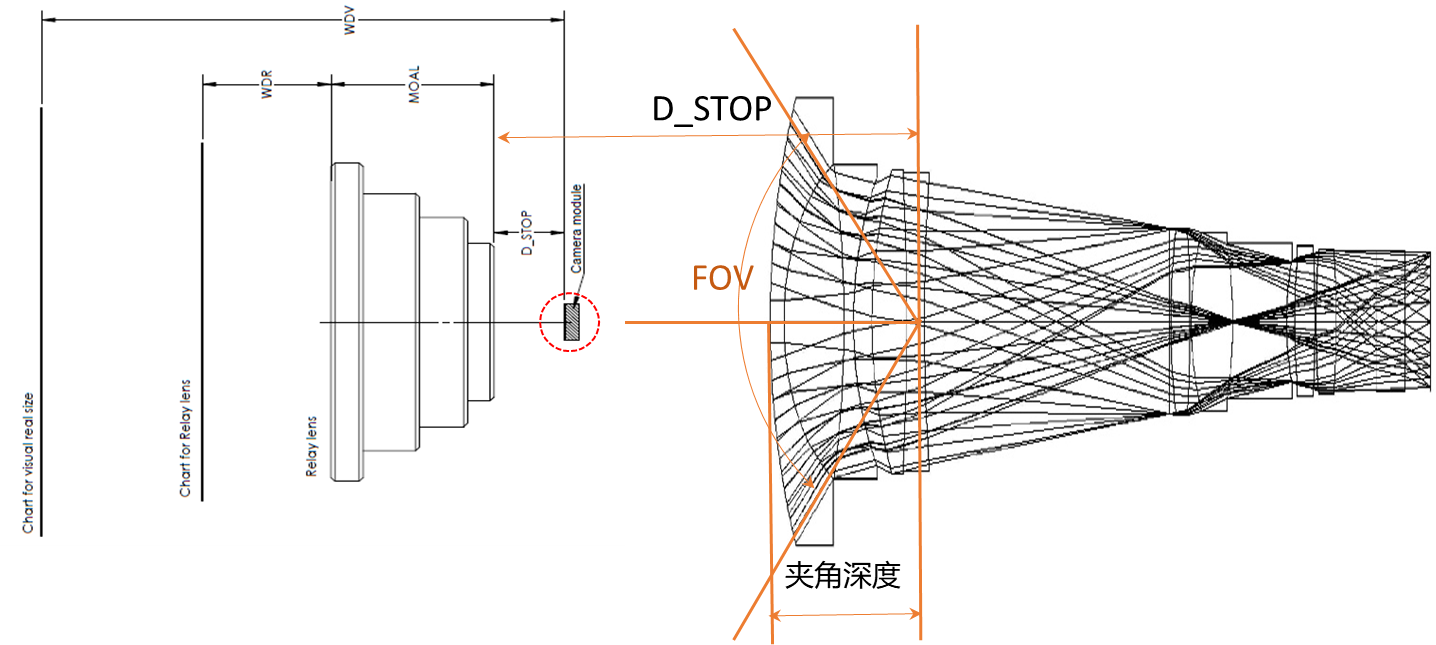

D_STOP： Relay Lens的后焦

•  一般Relay lens的命名方式为 RL+D_STOP + 覆盖最大视场，
  如：YXRL17130，则该Relay Lens的D_STOP 为17mm，覆盖被测镜头最大视场为130。

•正常使用时 D_STOP的偏差不应大于±2mm，因外形干涉等原因无法满足D_STOP规格，则这款Relay lens不适用于该被测镜头。强行使用会明显的像差或像面弯曲。

•薄镜头或广角镜，其夹角深度非常小，D_STOP可以从镜头的上表面起算。

注：长焦镜头使用时，夹角深度一般较大，广角镜头用的Relay lens 不适用于长焦镜头

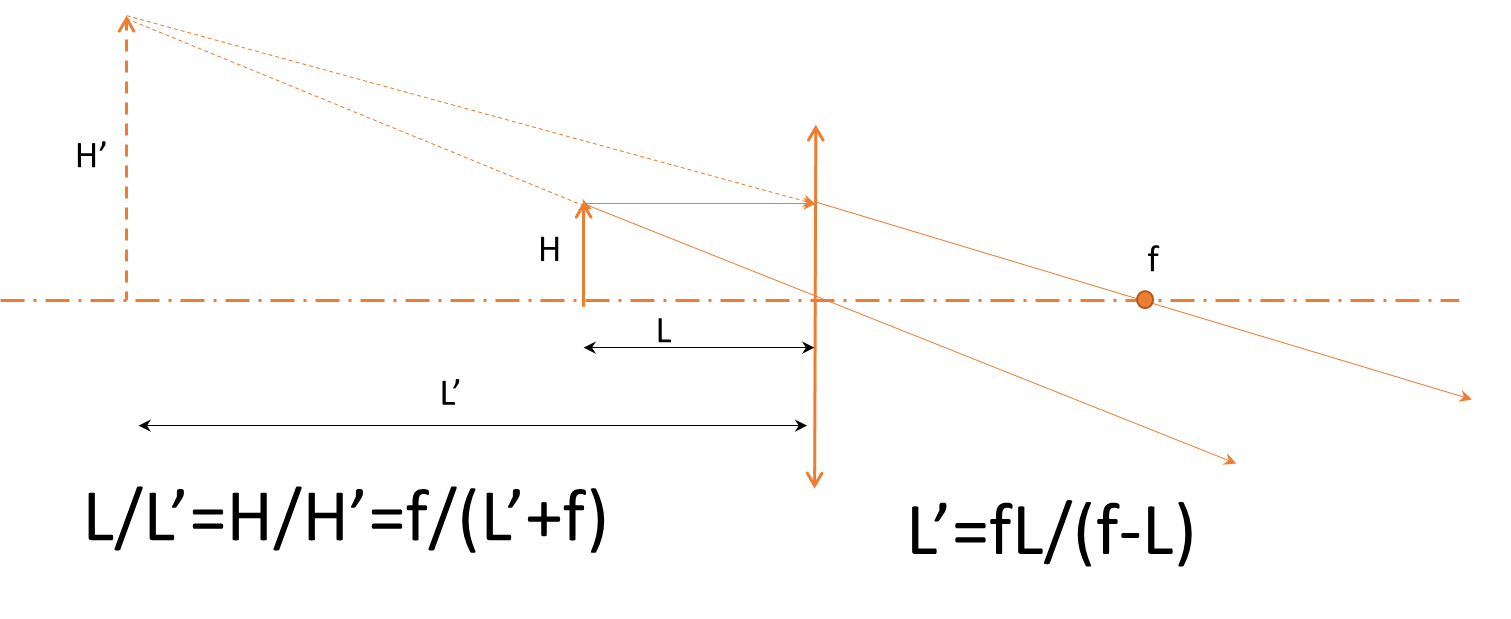

Focal_ Length： Relay Lens的焦距

• 为减小Relay lens的影响，Relay Lens的焦距一般建议在被测镜头焦距的10倍以上。被测长焦镜头可以放宽至5倍，超长焦可放宽至2倍。

•  Relay lens的焦距越短，模拟相同物距所需的空间越小，所需的测试卡也越小。

•  测试卡放置在Relay lens 的焦点位置，即模拟无限远。

•  测试卡需一直摆放在焦点距离内，否则会成实像，被测相机无法合焦。

Relay Lens选用及定制需注意参数

1.被测镜头的边缘光线夹角深度。

2.被测镜头镜头FOV视场角大小。

3.被测镜头的光圈Fno。

4.被测模组芯片像素数及pixel pitch size。

5.测试卡与镜头之间的空间距离要求（自动化设备行程或空间较小等因素）。

6.模拟的物距 ，如对焦距离已设定在2米远等。

7.外形特征是否有特殊要求。

注：如能提供被测镜头的详细光学式样，则可更加精确的模拟及选型，相关性可达95%以上。若因保密等因素不能提供，则只能选择相近式样的Relay Lens 试测来确定是否可用。
