镜头法兰焦距是指镜头成像焦平面与镜头结构安装面的距离，法兰焦距决定了是否能够在指定的物距(一般是无限远)合焦，是保证能够成像清晰的重要光学参数，特别对于可更换镜头的法兰焦距而言，需与相机机身的法兰距相匹配才能正常工作。在镜头的实际生产中，因为镜片厚度加工公差以及组装造成面间距偏差等因素，造成同款镜头法兰距的一致性较差，所以需要测定成像焦平面的位置，根据位置偏差微调补正光学系在镜头外框中的位置(一般旋转螺纹或增减隔圈)，从而达到正确的法兰焦距。

        现有技术中，中短焦镜头的像焦平面测定主要为平行光聚焦法，对于像焦平面的搜索主要有两种，一种是反射式共焦法(针孔照度峰值搜索)和差动共焦定焦法，另外一种是用显微相机拍摄像焦平面，沿轴向移动显微相机并持续取图，通过MTF峰值搜索法，梯度对比度峰值搜索法等定位像焦平面。其中，反射式共焦法仅采集离焦量和成像照度信息，速度快，但对于光源稳定性和共焦针孔的位置的要求较高，而差动共焦定焦法虽显著提高定焦精度和灵敏度，但该系统比较昂贵，测试成本高，测试调整时间较长。此外， MTF和梯度对比度峰值搜索等需要根据离焦量变化采集大量图像并进行大量计算，造成整体测定速度较慢，同时对于大焦深的镜头，测定灵敏度会明显下降，造成峰值难以搜索从而定焦精度明显下降。

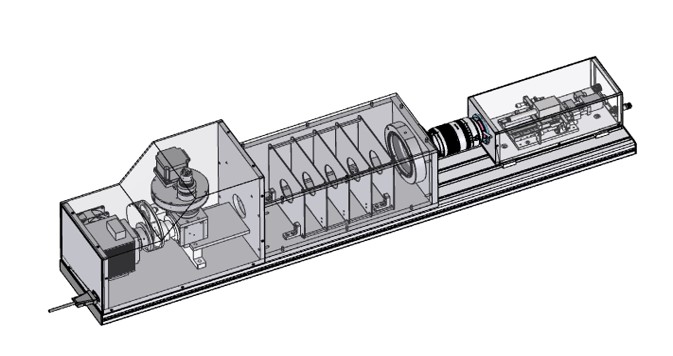

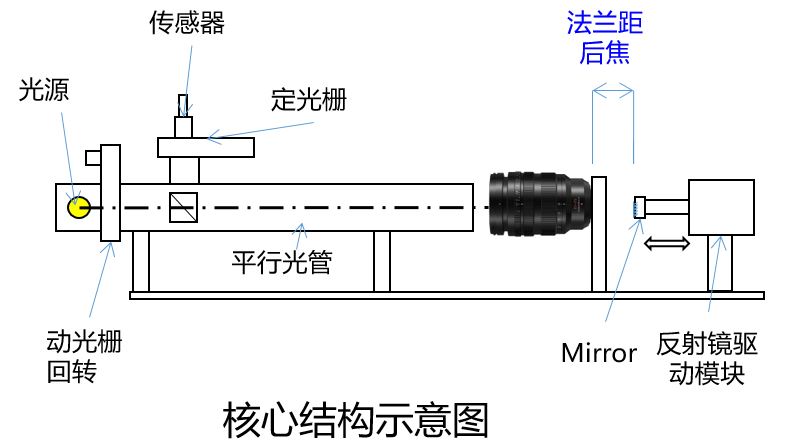

       为解决上述技术问题，本公司推出如下测试方案：一种基于双环形光栅的法兰焦距测量设备，镜头法兰距（后焦）测定仪(Lens Flange Focal Distance Tester) LFFD-600 ,其包括有平行光源、平面反射镜驱动模块、光学传感器和控制模块，所述平面反射镜驱动模块的运动端设有平面反射镜 ，所述平行光源与所述平面反射镜之间依次设有环形动光栅、平行光管和零位载台，所述零位载台上用于安装被测镜头，所述平行光管内设有分光镜，所述分光镜的入光侧朝向所述被测镜头，所述分光镜的出光侧与所述光学传感器之间设有环形定光栅，所述环形动光栅的旋转运动机构、所述平面反射镜驱动模块和所述光学传感器分别电性连接于所述控制模块，所述控制模块用于：控制所述环形动光栅的旋转运动机构匀速旋转；通过控制所述平面反射镜驱动模块运动而驱使所述平面反射镜相对所述被测镜头往复运动；以及，根据所述光学传感器反馈的电信号以及所述平面反射镜的运动位置测量得出所述被测镜头的法兰焦距。

• 采集干涉条纹，非MTF或对比度，精度更高，峰值更明显。
• 无任何改变光路长的元器件，原汁原味测量后焦，减小误差。
• 无需点亮镜头或sensor。
• 测量快速，适用于产线品质管控。
